凸輪轉子泵 是國際上先進的流體設備之一,本公司采用國內外先進技術制造的多用途雙向容積泵,又稱排污泵、不銹鋼轉凸輪轉子泵、凸輪泵。一般應用于石油化工、精細化工、日用化工、制藥、食品、環境保護、造紙、涂料、冶煉金屬等各種行業其轉子是全橡膠包覆,耐磨損性強,轉子與殼體之間高精間隙配合,具有很強的自吸力和高揚程力,使用也非常廣泛,無論粘性或稀薄介質該泵可靠、堅固、節能,可以輸送各種黏稠的或含有顆粒物的介質。效率高,節能,省時,不需要引流、灌泵,可適用于各種復雜的流體介質。干式安裝、在線維修和低成本維護,運行平穩、自吸、耐磨損且不易堵塞。 |
凸輪轉子泵的構造凸輪轉子泵主要由四部分組成,即轉子泵體、減速齒輪箱、電機和聯軸器。其中轉子泵體為凸輪轉子泵的核心部分所在,由轉子泵泵蓋、軸承、齒輪、隔空腔室及轉子組成。隔空腔室中充滿液體物料,并且隔空腔室處于齒輪箱與轉子泵腔之間,這樣對同步齒輪產生保護作用,同時預防齒輪箱體中的油溢出。 |

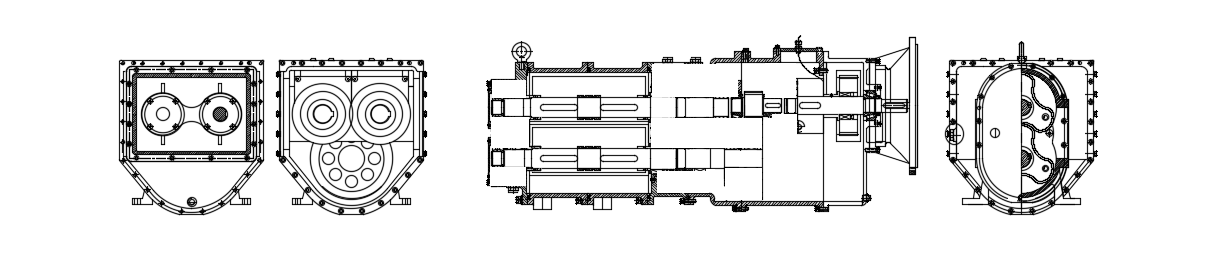

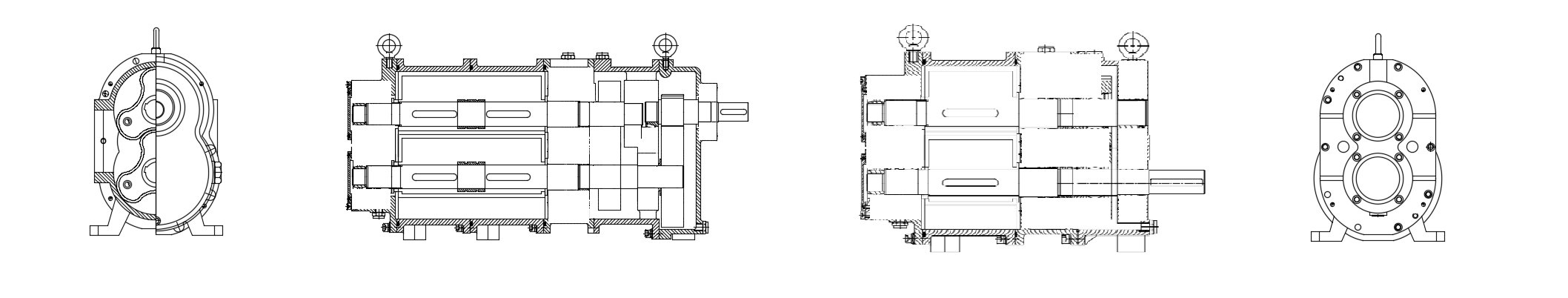

結構圖:(單級雙級轉子泵) |

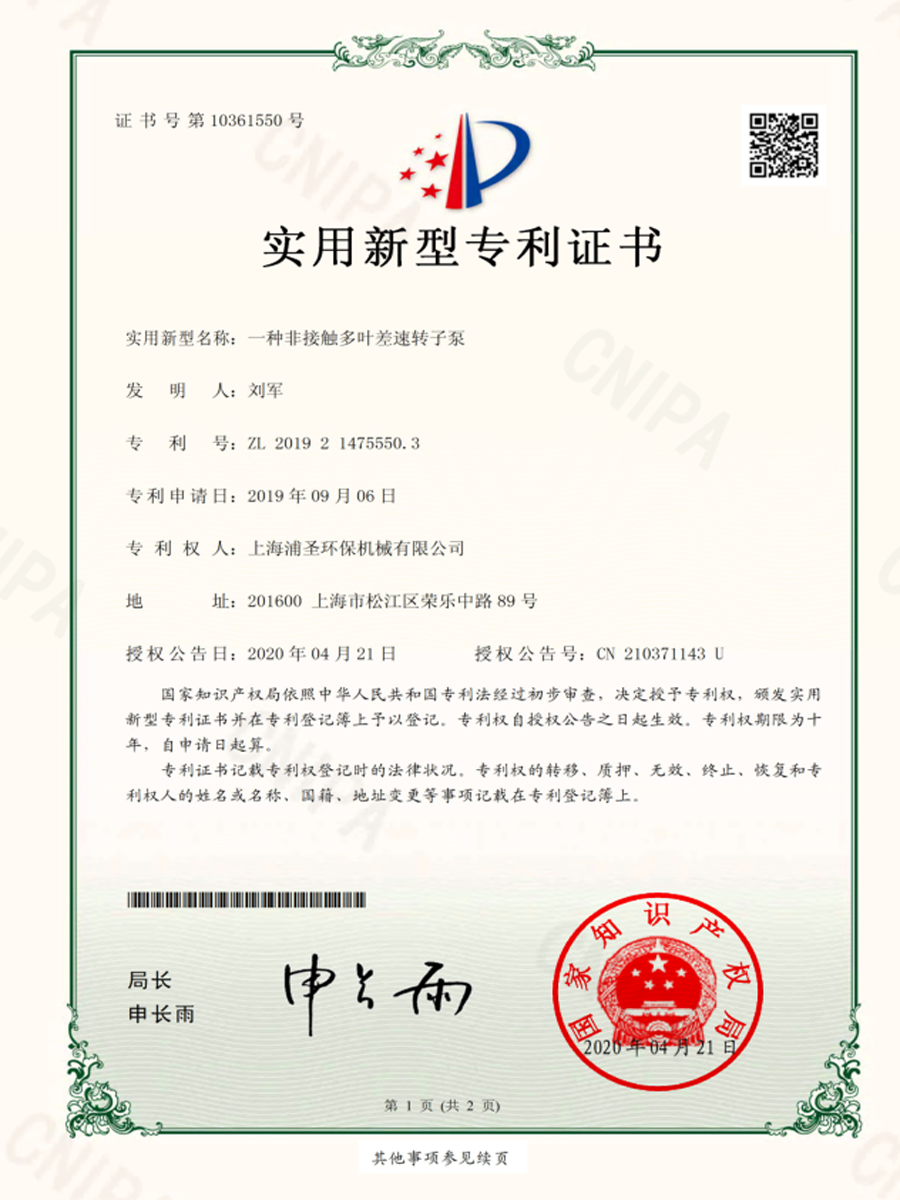

(可任意方向排水)自主研發專利 |

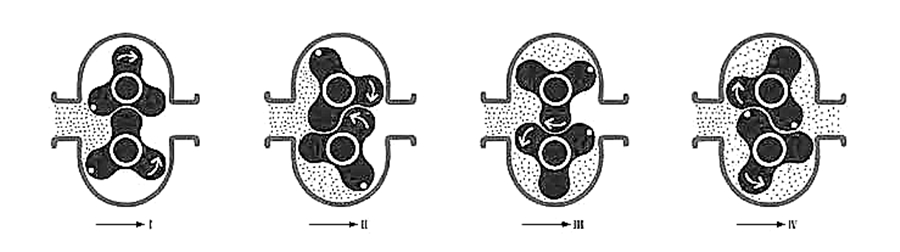

原理圖: |

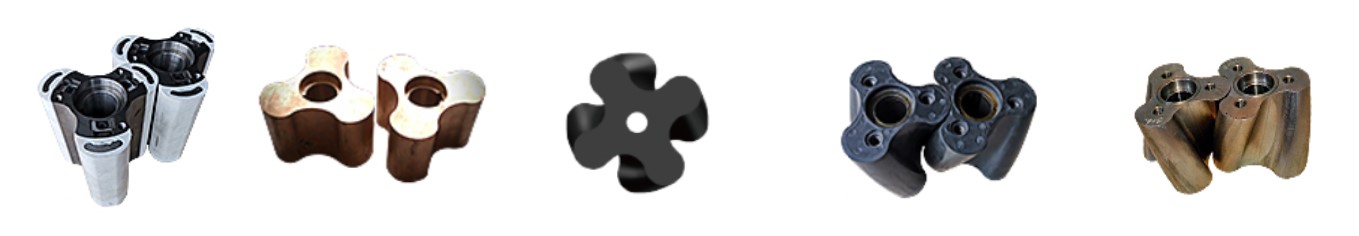

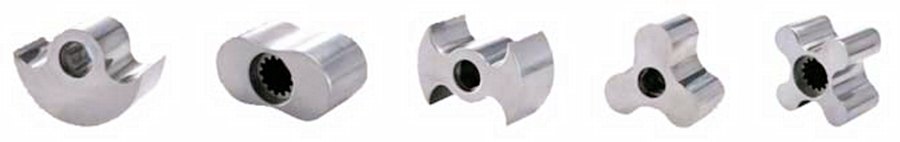

轉子外觀及材質(可根據客戶需要定制) |

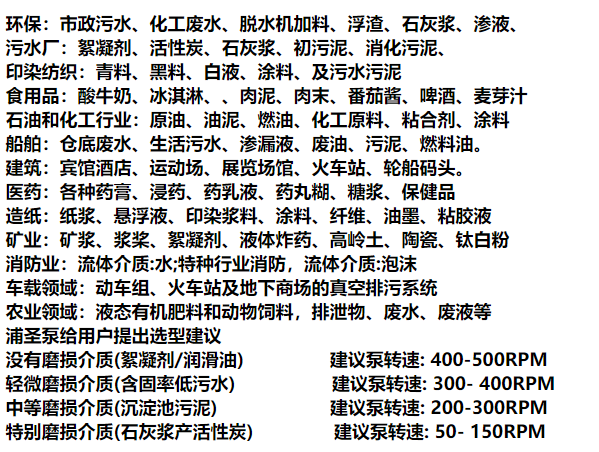

常用領域及選型建議 |
功能優勢1、強自吸能力:自吸能力峰值可達8.5m(清水) 2、強通過能力:TLB系列凸輪轉子泵采用無堵塞設計,顆粒通過能力可達泵進口的20~30% 3、可混相輸送:可輸送氣、液、固三相混合介質 4、可輸送高粘度介質:輸送介質粘度可達100萬厘泊 5、可輸送高含固率介質:輸送介質含固率峰值可達40% 6、可正反轉:對同一容器可在線實施抽、灌 7、可在線維修:水力部件可在線檢修,無需拆卸管線,可大大節約故障處理時間 8、泵腔耐磨設計:泵腔磨損只需更換耐磨板,大大節約了運行成本 9、可干運行 10、低剪切、低脈動,對輸送介質影響甚微。 具體詳情請聯系:侯先生/18939721301 凸輪轉子泵與離心泵比較 相比離心泵而言,凸輪轉子泵在輸送粘性或含固體介質時,效率高,可通過大尺寸物料,不產生氣蝕: 離心泵一旦有氣體進入泵腔,就無法正常工作。離心泵工況須在更佳工況點10%范圍內,泵則會(huì )出現泵軸扭曲變,泵體振動,更嚴重的是發生氣蝕會(huì )損壞工作部件,甚至系統出現故障或事故。凸輪轉子泵能很好的實現氣體,液體和固體混合輸送,不會(huì )出現有效氣蝕余量;介質粘性對泵的運行影響小,不同于離心泵那樣一旦溫度變化,介質變粘稠,流量和壓力就急劇下降的情況。對于磨損性強的介質,離心泵速運高,剪切性很大,會(huì )嚴重破壞化學品分子鏈結構。凸輪轉子泵轉速溫和,加上螺旋流線型轉子設計,確保沒有脈沖和振動,實現無剪切輸送。 凸輪轉子泵與單螺桿泵比較 凸輪轉子泵能干運行, 在突然斷料或操作失誤時尤其重要, 避免事故發生,轉子泵的非擠壓 工作原理,需維護部件少,約占泵的價格5%,而螺桿泵的維護部件要30%以上,大大節省備件費用; 安裝面積是螺桿泵的1/3,此外單螺桿泵還需要額外的定轉子檢修空間,可在線維修,更換備件無需拆卸任何管路,快捷方便,減少勞動強度。與螺桿泵相比,其效率可提高10-30%, 節能效果明顯。 |
凸輪式轉子泵訂貨須知1、確認好凸輪轉子泵所輸送的介質粘度、具體是什么介質、是否有腐蝕性。2、需要的凸輪轉子泵流量及揚程。3、需要的凸輪轉子泵自吸高度及自吸距離管道有多長。4、需要的凸輪式轉子泵用于抽吸多少距離的工況。 |

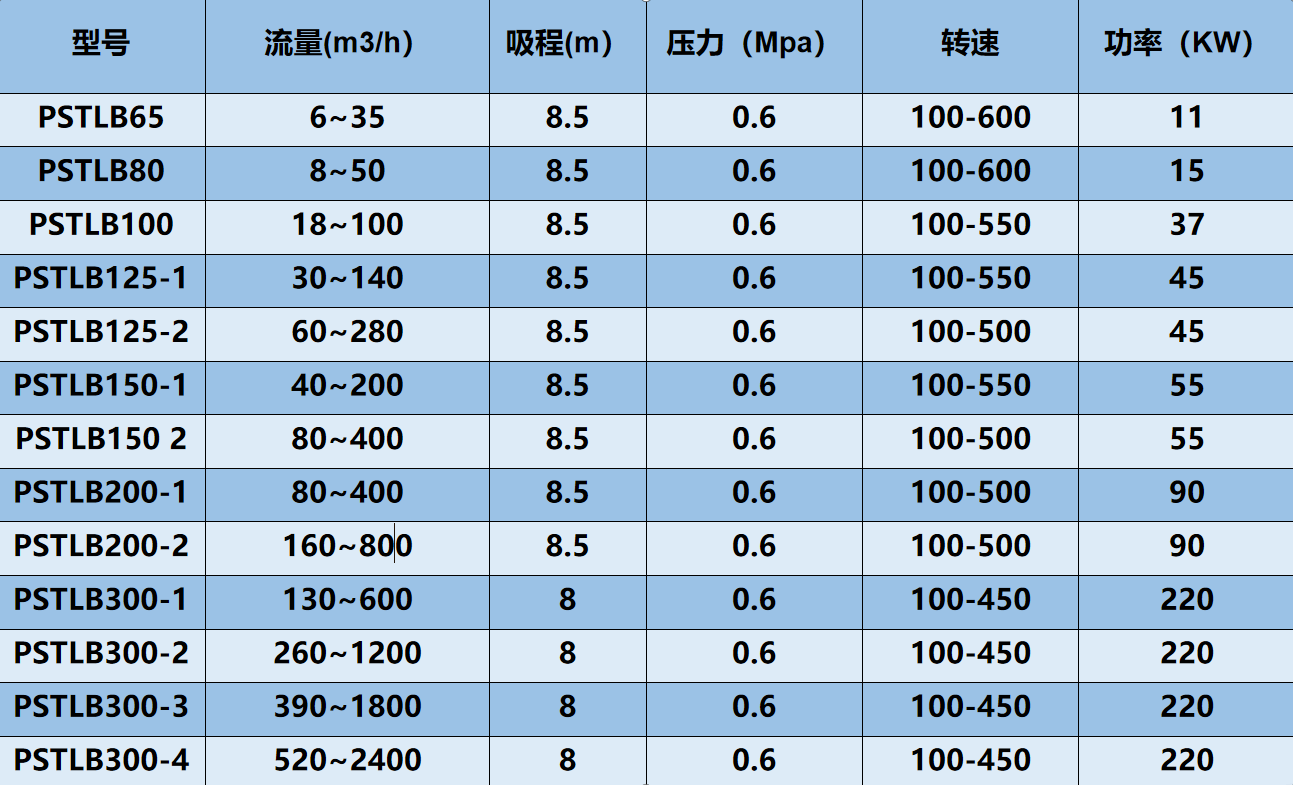

型號參數: |

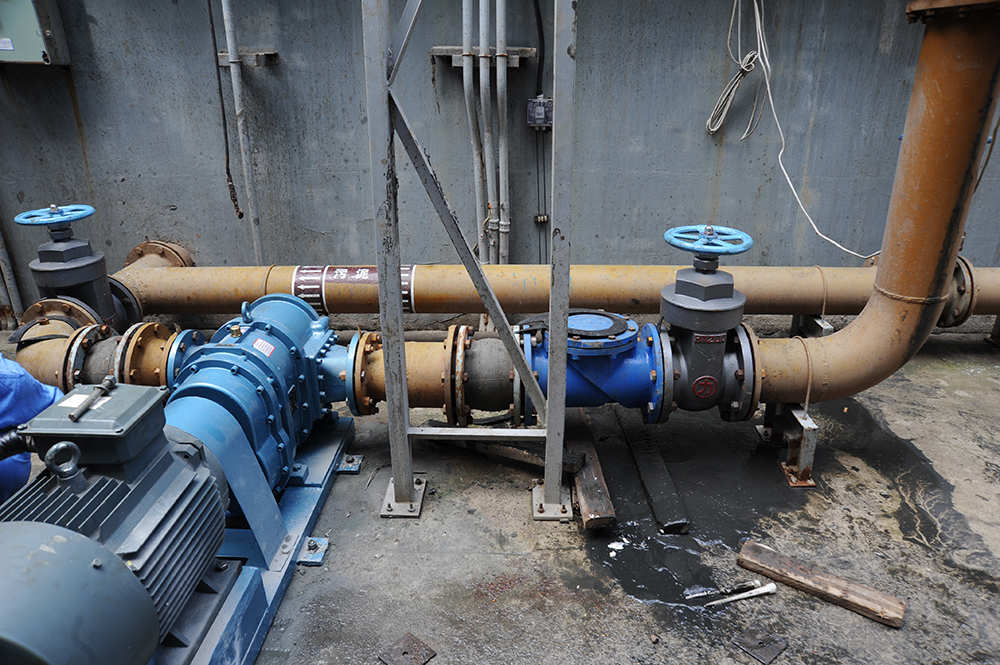

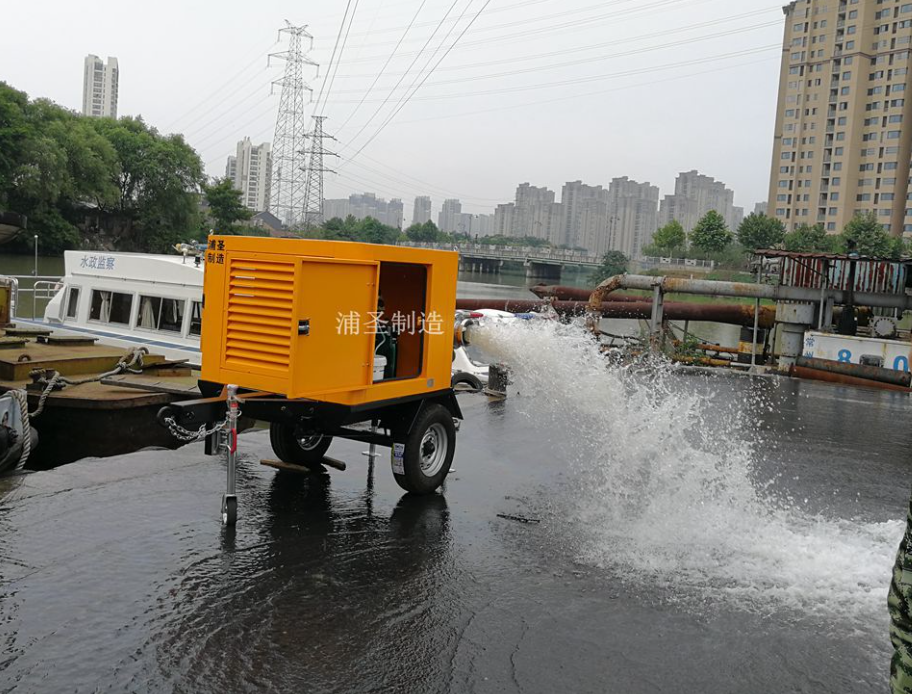

凸輪轉子實際運用 |
公司現場圖片
|
